南方地区不同材料管道漏损原因及分析

镀锌管口径小、管壁薄，镀锌防腐性能较差，在运输、安装等过程中，镀锌层易脱落；由于管线敷设环境较差，一般在在地下或暴露在空气中，有的甚至长时间浸泡在酸性或碱性污水里，同时自来水中的余氯具有氧化性，加快了管道腐蚀，使用3-5年的管体往往就腐蚀穿孔或丝口腐烂断裂。从近年来的漏损资料来看，镀锌管道漏水点数占所有漏点数的百分比普遍较高，这一数据也表明了镀锌管的防腐性能不强。

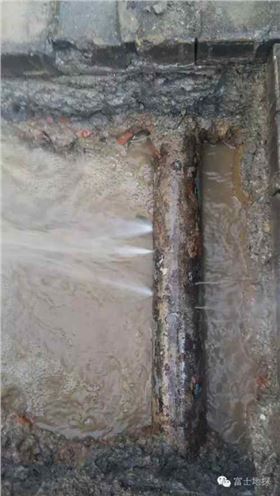

图一 DN80 镀锌管道漏水 2.8公斤水压 2.5-3吨 每小时漏量

灰口铸铁管的构造是碳在铁中成片状存在，削弱了它的强度，造成应力集中，因而在使用过程中容易出现开裂现象，微细裂缝步扩张因而产生漏水。另外灰口铸铁管一般采用刚性接口，早期用麻筋石棉水泥打口，前者废止后改用膨胀水泥封口。刚性接口脆性大，当管道基础出现轻微下沉或荷载等外力影响时，接口易出现漏水，外力影响大时甚至出现管身断裂或管件爆裂。从管网漏水统计数据看，铸铁管清水占所有漏点数的百分之三十左右，大部分的铸铁管漏水是接口处承接头脱落或曝裂造或的。

图二 DN150 铸铁管道漏水 裂缝30公分，水压2.5公斤，漏量每小时约在18方左右

水泥管承压能力低，脆性大，抗冲击能力差，使用寿命短，一般都在20年以下。从漏水记录资料看水泥管漏水主要表现为：管体破裂、接头脱落、接口胶圈老化、水压过高被冲出与钢筋抗拉强度受损管身出现环向裂缝等。
