智能导向系统在大口径曲线顶管工程中的应用

智能导向系统在大口径曲线顶管工程中的应用

一、工程概况

1.1工程背景

本工程为厦门电力进岛第四通道工程电缆控制性工程，管道穿越环岛主干道等重要交通道路。工程主体为#2-#1长度194m、#2-#3长度257.38m、#4-#5长度58m直径Φ3000mm顶管工程，管材采用钢筋混凝土顶管专用管。#1顶管接收井采用沉井施工，#2、#3顶管工作井由于基坑土方开挖深度超过10m，且临近周边立交桥下桥墩基础及道路挡土墙，#2顶管工作井外围北侧旋喷桩最外沿距桥墩基础约4m，南侧旋喷桩距挡土墙约3.5m），根据设计要求，施工时采用灌注桩和高压旋喷桩及H型钢分层水平内支撑开挖施工(见图-1)。

图-1 2#-#1、#2-#3、#4-#5总平面图

#2—#1曲线顶管段长194m（爬坡高度6.731m，曲线半径3369.8846米，设置1套中继间，见图-2、#2-#1、#2-#3断面图），#2—#3顶管段长257.38m（爬坡高差11.097m，设置2套中继间，见图-2），#4-#5顶管长度58米（爬坡高度3.1m，见图-2）

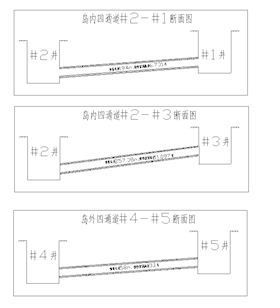

图-2 #2-#1、#2-#3、#4-#5断面图

1.2地质概况

根据地质勘查报告和返浆情况，#2-#1、#2-#3顶管段管道穿越地层为砂质粘土，其中#2-#3顶管段局部为全风化花岗岩及卵砾石地层，如图-3，地层分布波动较大，对刀盘切削刀具选择和更换提出更高的要求。
