关于T型止脱胶圈的技术和使用

文章出处:责任编辑:查看手机网址
扫一扫!关于T型止脱胶圈的技术和使用扫一扫!
人气:-发表时间:2014-07-09 10:37【

一、产品介绍

球墨铸铁管的诞生和广泛运用是在给排水领域的一个重要突破。它不仅有很好的机械性能和防腐性能,接口处的胶圈还具有的卓越的密封性能。

但是,设计管线时,尤其是在市内,因为常常会遇到一些障碍或是因供水的需要,必须有一个弯度。我们知道在弯头,水压引起管内产生轴向力,使管子在插口处滑脱,造成漏水。为了避免这种现象,在使用一般胶圈的同时,施工队伍在弯头处设一水泥止推墩。这给施工带来很多麻烦,而且在市内常常没有设止推墩的空间。

止脱胶圈代替了止推墩,给施工和设计人员带来很多方便。现在让我们来看一看止脱胶圈的技术特点和使用方法。

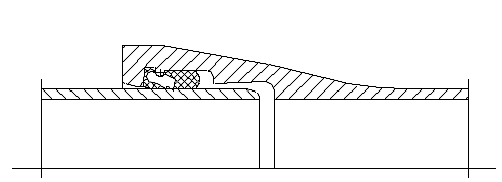

我国使用的一般T型胶圈是由两种胶料组成。硬胶部分把胶圈固定在承口内,软胶部分的压缩使整个胶圈具有密封性能。根据胶圈的大小,把一定数量的钢齿分布在硬胶内以抗拒轴向力,防止管子滑脱。这种含有埋入式不锈钢齿的胶圈,用于标准压力的管子和管件。在受压情况下,这种胶圈受到挤压导致钢齿咬紧插口防止接口分离(如图1)。当然,钢齿的质量直接影响止脱效果,所以钢齿的原材料需要特殊处理,硬度和形状要严格控制。

关于T型止脱胶圈的技术和使用

TYTON型止脱胶圈能使管道改向时无需使用止推座,这使得它特别适用于那些安装困难或安装费用昂贵甚至不可能安装的不稳定的地层中:

柔软地面或沉陷区

空间有限的地方

陡坡

在隧道中或顶端

在河或湖面下

在地面管线包括临时绕道干线上方

二、止脱原理

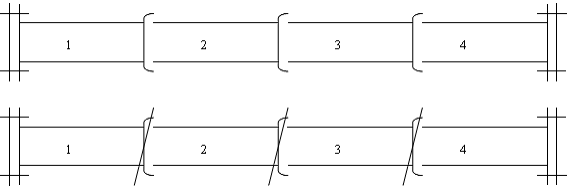

假设在空中架起一条直线管线,两端用盲板封住。如水压为P,管口径面积为S,那么1管和2管接口处承受的轴向力为F1=P×S,使两管滑脱。同样,3管与4管也会滑脱。如果在这两个接口处用止脱胶圈就没有问题。但是用止脱胶圈把1,2管连为一体时,2管和3管接口处承受F1,造成滑脱。也就是说,在空中这种情况下,所有的接口处都需要止脱胶圈。(如图 2)

例:如水压为P=1 Mpa,管经为200mm,那么管口面积为S=0.0314 m2。

所得轴向力 F1=31.4 kN

关于T型止脱胶圈的技术和使用

当管线埋在地里,土壤和管子之间的摩擦力F2可以减轻轴向力F1的作用。根据土壤质量的不同,摩擦力的变化很大,也就是说要在施工前对土壤进行分析。

F2是一个线性函数,(说F2是线性函数,这只是一个理想化的假设,是为了给止脱一个更详细的定义。在实际上应使用ALABAMA方法计算止脱长度。

F2=A×D

A:摩擦系数(N/m)

D : 距离(m)

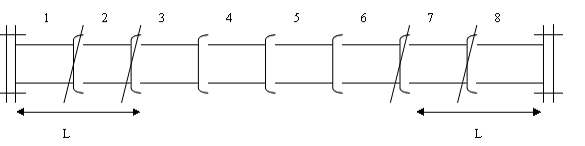

关于T型止脱胶圈的技术和使用L 是计算的止脱长度,也就是说为了避免脱 落,在L管线长度以内的接口都需要用止脱胶圈。

A 的大小和土壤的质量有密切关系。

随着管线长度加大,轴向力慢慢减弱。到管线中部时,轴向力已消失,使用一般胶圈就可以。A的大小直接影响止脱长度的大小,它的计算与土壤工程分类有关,因为根据土壤颗粒的粗细可以判断出土壤内摩擦角,设计人员可以初步估计A的值。

关于T型止脱胶圈的技术和使用

以上我们可以看出,使用止脱胶圈必须计算好止脱长度。如使用的止脱胶圈太少,管线有滑脱的危险。土壤特性直接影响了止脱长度,也就是说土壤分析是必不可少的。

关于T型止脱胶圈的技术和使用

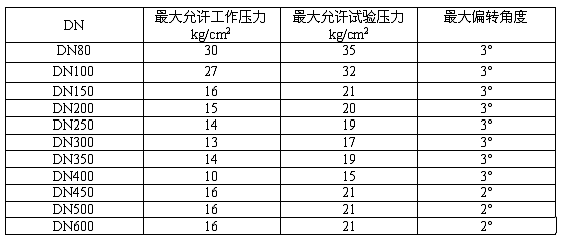

三、TYTON 型胶圈工作压力

关于T型止脱胶圈的技术和使用

关于T型止脱胶圈的技术和使用
