欢迎来到中赛管道技术有限公司官网!

在线留言在线留言 收藏网站收藏网站 网站地图网站地图

13年专注管道渗漏修复产品研发生产 提供管道加固防腐抗渗一体化解决方案

咨询热线 400-0371-713 18837199713
管道防腐涂料厂家

热搜关键词: 管道内壁防腐涂料知识 管道防腐涂料价格 地下管道腐蚀与防护技术 地下污水管修复

热力管道渗漏没法处理?中赛冗余密封给你靠谱方案
来源: | 发布日期:2020-11-10

当前的大部分热力管网工程,套管与PE保温管,保温管与工作管间用来密封的填充物止水性能和粘接性能普遍较低,因其管网热胀冷缩的特性,对PE保温管外部的保护填充物不仅要求有很好的延弹性,而且还要具备优异的止水特性,其次与管的粘接性也要求很高。目前工程上大多数采用的方法是用几种材料组合填充,工作管外部填充大多为发泡聚氨酯,依靠每种材料各自的突出性能,来达到满足整体要求的目的。但由于各种材料之间性能的差异性,导致整体的性能不稳定,达不到理想的密封效果。也因此在后期的使用过程中会发生各种各样的问题,其中渗漏水问题尤其突出。

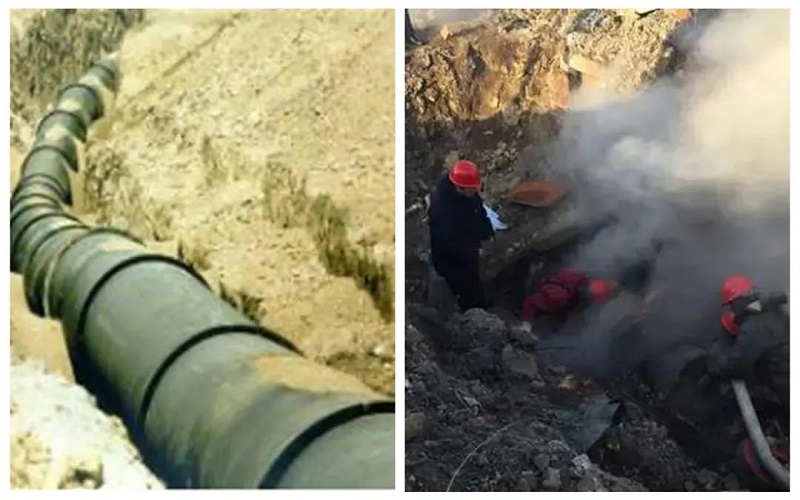

微信图片_20201110150439

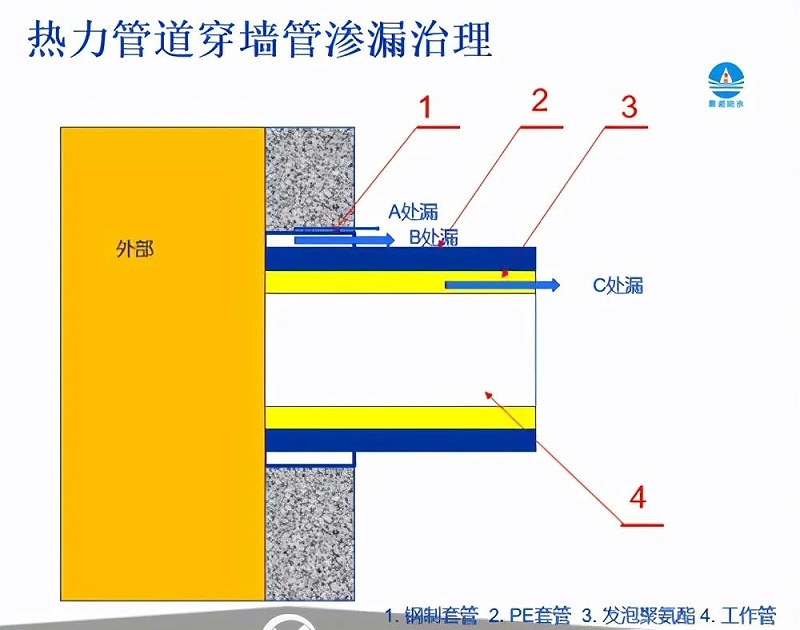

根据现场特殊的施工条件,为保证无渗漏整体效果,拟采用专业内防水技术,特种材料,设计结构补强加固、抗渗堵漏的处理方案,采用YYA特种防水抗渗浆料、YY16闪凝浆料、YY17特种莱卡树脂、RD-R裂缝动态密封 材料、RD-FLEX等抗渗防水密封材料施工,构建一个高强度的多重防 水抗渗密封系统, 解决渗漏隐患。


微信图片_20201110150638


YYA特种防水抗渗浆料,由郑州赛诺建材有限公司研发,是一种专业在背水面处理混凝土、砖石结构渗漏水的特效刚性内防水材料,属新型特效防水抗渗材料,无毒无味,阻燃,环保,可用于食品和饮用水工程。 是由几十种纯无机成分组成的灰色粉末,单组份,各种成分与水互相发生反应后,具有多重防水抗渗的功能,而且强度高(7天C30以上),耐高低温(-40-200℃),粘接力强(2.0MPA),抗渗压力达1.8MPA,可耐180米水柱的压力,不起层,不开裂,耐紫外线,耐老化,抗冻,不易被破坏,无搭接缝施工,可靠性高.

YY-16闪凝浆料,由郑州赛诺建材有限公司研发,为无机高强度抗渗材料,用于混凝土漏水或砖混结构漏水的快速固结堵漏预处理,既能和混凝土基层结合好,又能与YYA特种防水抗渗浆料结合好。同时也能用来快速修补、加固基面缺陷。

YY-17特种莱卡树脂由郑州赛诺建材公司研发,比普通发泡聚氨酯可靠性高的一种新型注浆料。双组分,不需溶剂稀释,低粘度,弹性高,粘结力强。特点是:粘结力强,无论基层干湿,都可以和混凝土紧紧粘结在一起,而且裂缝继续变形也不容易脱落;粘度低,可以有效渗入混凝土的混凝土毛细孔内;具有良好的弹性,可以快速填充因基层缺陷或者继续变形而出现的蜂窝或者缝隙。

微信图片_20201110150722



RD-R裂缝动态密封材料是我司根据混凝土工程渗漏水注浆止漏的迫切需求,联合科研院校共同研发的一款创新型环保注浆止漏材料,综合性能优异,主要如下:

1、环保无毒,不添加有机溶剂,固含量接近100%,采用环保原材料,主原材料进口,环保指标通过有关部门检测;

2、可以在水中固化,在潮湿面或水中混凝土界面具有较强粘结力,在压力下粘结力更优;不受气温影响,高低温均可固化;固化后吸水率极低约0.4%,耐水泡;不透水性好,低温-35度无裂纹,加热高温伸长率优良,定伸时老化(加热老化、人工气候老化)无裂纹及变形,热处理(80℃,168h)拉伸强度保持率和断裂伸长率优良,碱处理酸处理拉伸强度保持率和断裂伸长率优良;固化后不收缩,克服了其他化学注浆堵漏材料普遍后期收缩导致复漏的通病;

3、固化后是“弹性体”,具有优良的弹性,断裂伸长率可达400%,又有一定抗拉强度,抗拉强度约2.3MPa, 通过高压注入混凝土质量缺陷渗漏水处并充填密实,在堵漏的同时可以提高质量缺陷处的抗拉强度,可以适应盾构管片行车震动、变形缝不均匀沉降、温度裂缝和施工缝的热胀冷缩,避免变形导致的复漏;

4、采取单液注浆施工,相对双液注浆操作简便,注浆施工质量可控稳定,通过线控单液注浆机,可以实现单液单人注浆,在保证质量的同时大大节省注浆人力。

裂纹渗漏一涂灵(RD-FLEX),双组份,粘结力强,防水抗渗性能好,可在背水面处理建筑裂纹的渗漏水。该材料用于建筑工程的内防水处理,以及防止裂纹二次开裂引起的渗漏水,可承受一定的水压。该材料施工简单,速度快,耐久性好,可靠性高。常用于暂时无明水的裂纹渗漏水处理。其特点是防水抗渗性能好,粘结力强,耐水长期浸泡;半刚性半柔性,既可以承受一定的水压,也可以防止因裂纹变化而引起的漏水;施工简单方便,速度快。可喷、可刷、可刮、可涂,基层干湿皆可施工.适用基层:混凝土、砂浆层。

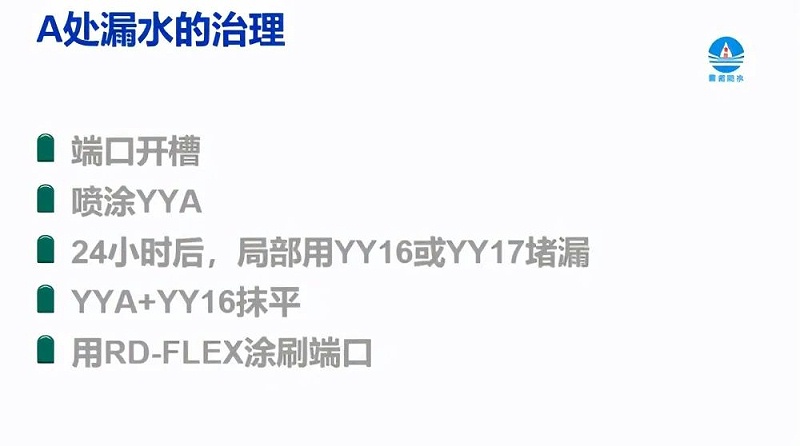

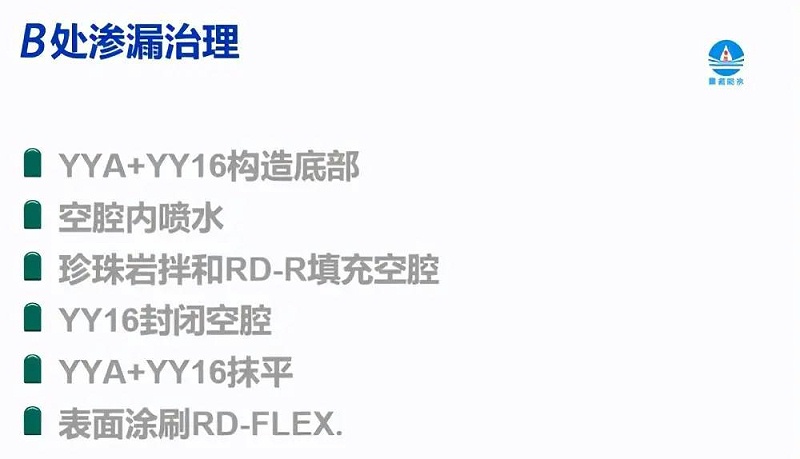

主要施工步骤如下


微信图片_20201110150804



微信图片_20201110150812

微信图片_20201110150820

微信图片_20201110150824





最新资讯
