一、工程概况

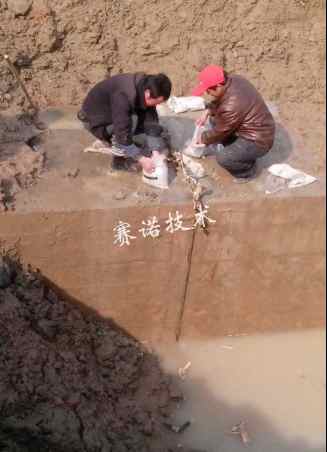

山东油田集团一输水管涵漏水严重，该输水管涵已运行30多年，混凝土基础管涵连接缝双侧部及顶部漏水，混凝土结构壁厚30cm，缝宽1-2cm,内部水压为3米水头，渗漏部位曾经用其他堵漏方法处理过，但效果不耐久。

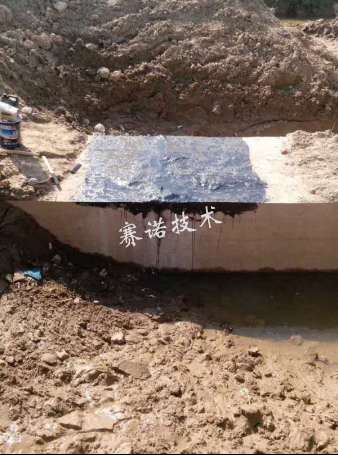

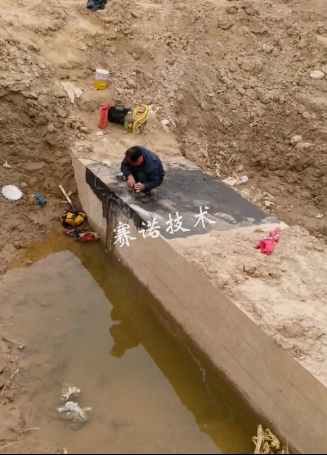

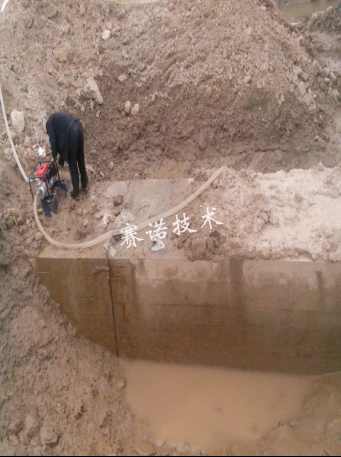

1.相关图片：

2. 治理措施：

针对输水管涵连接缝渗漏现状，制定多重刚柔兼备的冗余密封处理措施,彻底阻止水渗漏，达到长久有效的治理效果：

1）、“柔+刚”止水堵漏，采用PE棒衬底，YY17特种莱卡树脂浸棉麻条填塞止水，配合YY16闪凝浆料固结堵漏。

2）、“刚+柔”抗渗密封，采用YYA特种防水抗渗浆料加强抗渗，配合YYR伸缩缝专用密封材料嵌缝密封。

3）、“柔+刚”密封加固防腐防护，采用YYF特种防水防腐涂料防水防腐密封，配合预埋螺栓、钢板紧固防护。

二、编制说明

1、本措施方案依据现场勘查结果编制。

2、本方案的施工工艺、施工工法、质量验收等，依据以下标准编制：

1）、相关的地下结构施工图纸；

2）、国标《无机防水堵漏浆料》（GB 23440-2009）；

3）、国标《地下工程防水技术规范》GB50108-2001；

4）、相关技术、材料工法。

三、施工部署：

（一）施工准备

1、人员准备：对该工程指派有丰富施工管理经验的管理人员，技能过硬的技术工人，组成施工作业班组，签定劳动合同明确双方责、权、利，确保工程施工顺利进行。

2、材料准备：工程开工前，准备符合质量环境、职业健康安全要求的合格产品。

1）YY-17莱卡树脂（活动裂纹渗漏一注灵）

YY-17特种莱卡树脂由郑州赛诺建材公司研发，比普通发泡聚氨酯可靠性高的一种新型注浆料。双组分，不需溶剂稀释，低粘度，弹性高，粘结力强。特点是：粘结力强，无论基层干湿，都可以和混凝土紧紧粘结在一起，而且裂缝继续变形也不容易脱落；粘度低，可以有效渗入混凝土的混凝土毛细孔内；具有良好的弹性，可以快速填充因基层缺陷或者继续变形而出现的蜂窝或者缝隙。

良好的柔韧性         独特的封闭空隙         针状结构

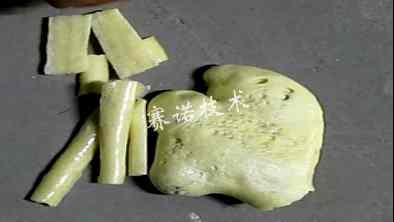

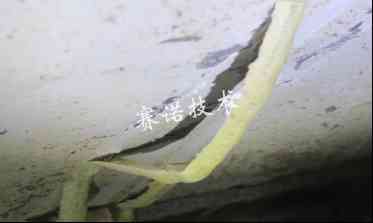

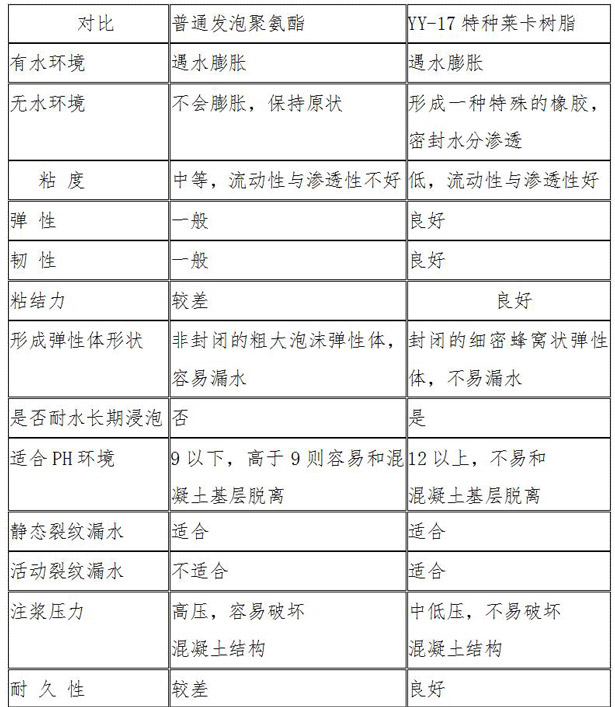

而普通的聚氨酯注浆材料，粘度大，易收缩，和碱性潮湿混凝土不粘结，复漏率很高，效果不耐久。

2）、YY-16闪凝浆料：

由郑州赛诺建材有限公司研发，为无机高强度抗渗材料，用于混凝土局部漏水或砖混结构漏水的快速预处理，既能和混凝土基层结合好，又能与YYA特种防水抗渗浆料结合好。同时也能用来快速修补、加固基面缺陷。

3）、YYA特种防水抗渗浆料：

YYA特种防水抗渗浆料，由郑州赛诺建材有限公司研发，是一种专业在背水面处理混凝土、砖石结构渗漏水的特效刚性内防水材料，属新型特效防水抗渗材料，无毒无味，阻燃，环保，可用于食品和饮用水工程。是由几十种纯无机成分组成的灰色粉末，单组份，各种成分与水互相发生反应后，具有多重防水抗渗的功能，而且强度高(7天C30以上)，耐高低温(-40-200℃)，粘接力强（2.0MPA），抗渗压力达1.8MPA，可耐180米水柱的压力，不起层，不开裂，耐紫外线，耐老化，抗冻，不易被破坏，无搭接缝施工，可靠性高，可快速解决地下室渗水，地下车库渗水，地下室漏水，地下车库漏水，水池漏水，隧道渗水以及电缆沟漏水等各种混凝土大面积渗水与砖混结构渗水问题，效果耐久。已通过国家建筑材料测试中心的检测，被列为中国工程建设重点推广应用产品，是耐久性防水工程的最佳选择。本材料采用喷涂施工，即使采用高压注浆或其他材料效果不佳的，使用本材料依然可以达到理想效果。

YYA特种防水抗渗浆料作为内防水施工的主要材料，具有以下优点：

（1）、优异的防水抗渗能力，是真正的多重动态防水材料；

（2）、和混凝土、砖石结构具有超强的粘接能力，可背水面大面积带水施工。即使遇到使用注浆或其他材料效果不佳的渗漏水情况，该材料同样可以达到理想效果；

（3）、采用喷涂法施工，防水层厚度均匀，无接缝，并可根据施工要求调节材料的厚度，既适合局部修复处理，也可以大面积施工。

（4）、集防水，抗渗，修复，加固，保护为一体，不需另做保护层，具有较高的抗压强度与抗折强度，可以承受较高的漏水压力，有效增加建筑物的强度

（5）、由纯无机材料组成，与混凝土结构同寿命，耐高温，耐紫外线，抗冻，抗老化。

（6）、无毒无味，真正的绿色环保产品，可以应用于食品工程和饮用水工程。

该材料应用范围广泛：地下室，地下车库，人防，隧道，地铁，电缆沟，电梯井，电缆井，阀门井等各种地下工程渗漏水，以及水池，大坝，水利工程等各种混凝土,砖石结构的建筑工程的渗漏水。

本材料经常用于背水面对大面积混凝土渗水或者大面积砖混结构渗水基层的预处理。

4）、YYR伸缩缝专用密封材料

由郑州赛诺建材有限公司生产，一种防水性能与柔韧性俱佳的用于建筑伸缩缝、沉降缝、变化幅度较大的缝隙防水专用密封材料，由郑州赛诺建材有限公司生产，单组份，粘结力强，可以在低温状态下保持极强的粘结力，任建筑物之间的伸缩缝或者沉降缝等任意伸缩沉降变形，都可以与混凝土、砖墙、石头、金属、塑料、皮革等各种基层紧密粘结密封，防止水分的渗入。该材料施工简单，速度快，耐久性好，可靠性高。常用于极限状态环境条件下动态缝隙的防水密封。

YYR伸缩缝专用密封材料的优点：

（1）、具有优良的弹性与延伸性：该材料几乎不受温度影响，始终具有良好的柔性与延伸率，保证基层发生较大位移变化时仍具有足够的延展性。

（2）、粘接力强，耐水密封性好：对混凝土、砖墙、金属、玻璃、木材、天然石材等都有较好的粘结性，无论是自来水，地表水或各种污水，地下水，还是酸性，碱性或其他腐蚀性介质环境条件下均具有良好的粘结力与水密封性能，彻底阻止水分的渗入。

（3）、耐高低温，耐候性好。可长期在一50℃～120℃的条件下保持良好的柔性与粘接力。即使建筑物伸缩缝或变形缝沉降伸缩变形幅度较大，也不容易与基层脱离，且不受基层酸性或碱性的影响。

（4）、施工简单方便，迎背水面均可以带水施工。

（5）、绿色环保，无毒无味，对人体无害。

YYR伸缩缝专用密封材料的使用范围：

地下室，地下车库，人防，隧道，电缆沟，楼房，污水池，游泳池，自来水厂等各种建筑预留的伸缩缝，变形缝，沉降缝，及其他各种位移变形幅度较大的建筑缝隙。

5）、YYF特种防腐涂料

YYF特种防腐涂料，双组份，非油性，是一种整体密封防护型的新型抗腐蚀材料，刚柔兼并，无毒无味，阻燃，绿色环保产品。具有超强的防腐蚀能力，可同时耐各种酸碱盐类的腐蚀，并防止水分及水汽的侵入，避免各种介质对建筑物、钢结构等的侵蚀。

超强粘接力，具有自动修复作用，整体密封防护出色，耐候性好，适应性强，施工简便，常用于有耐久性防腐蚀要求的各种钢结构、混凝土、砖混结构防腐防水工程。

四、相关成功案例

1、武汉地铁伸缩缝的渗漏治理

2、邢台地下车库伸缩缝渗漏的治理

3、西安管廊伸缩缝渗漏的治理

4、满洲里车库地板大面积渗漏的治理

5、吉林车库地板大面积渗漏的治理

6、混凝土裂纹渗漏的治理
