l 背景信息

南水北调工程的配套管道DN2400的PCCP管道，在施工过程中，在进行安装过程的的每个承插口的橡胶密封圈的密封测试时，发现有两个接头的橡胶密封不能形成有效密封，水通过外部密封圈流出。

PCCP管道为钢桶预应力混凝土管道，管口采用承插式连接。因为管道相对便宜，近几年很多项目在采用，但因为PCCP管道自重大，尤其大口径的管道，承插口壁薄，加工及搬运安装时，容易变形，导致密封圈脱离密封位置，导致渗漏时有发生.在安装开始时，应仔细检查承插口的尺寸有无异常，如果在安装初期，进行接头的密封试验时，发现漏水，最好接头打开检查密封是否异常。排除异常后，重新安装即可。

如果整个管线安装完毕，由于基础沉降等园艺，发现有承插口不能形成密封。如果简单的采取把管道拉出，则可能拉动紧邻的管道，造成整个管道接口全部失败。因此可以暂时不进行密封圈的密封试验，等整个管线安装完毕后，进行接头的封闭维修，如下图所示：

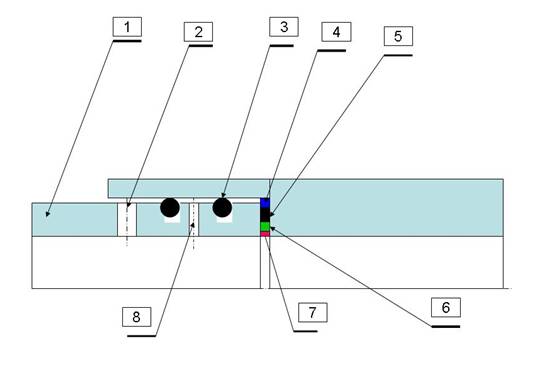

图例：1.管道插口  2.注浆口 3.密封圈  4.PE胶棒  5. YYR伸缩缝专用密封条  6.YYA靠背7.YY-36 改性聚合物柔性涂料  8. 试压孔

治理方案：

1. 管道安装到位后，先通过注浆口2注入YYM特种砂浆，该砂浆为普通砂浆但加入了YYM抗渗剂，大大提高砂浆的抗渗性和强度。

2. 20天后，通过试压孔8注射YY-17特种聚氨酯，进一步消除可能的空隙。然后再通过试压孔2注射YY-17，再建立一道密封，最后，再在插口的端面槽内封填YYR特种密封胶。这样就形成了三道密封。

3. 接缝的密封原理：

■先清理承口和插口端面形成的槽，确保无污物。

■槽底放入PE棒4;

■然后槽内用水刷湿润，把专用胶条5YYR放入槽内，压入底部;

■放入ISO8180的隔离板;

■用YY-16速凝浆料进行固定，防止胶条滑脱;

■用6YYA特种抗渗浆料封填槽

■用YY-36柔性浆料涂抹

15天后，进行管线的闭水实验即可。

材料性能解释：

材料性能：

1.YYM抗渗砂浆性能：

YYM结晶防水性混凝土外加剂

主要用途：

YYM是结晶性混凝土外加剂，被用于配制持久活性防水混凝土，用途如下：

挡土墙；饮水池；污水处理厂，化粪池，隧道，电梯基坑，水库大坝地下工程；支柱基座，地下室，大体积混凝土

优点：

■永久活性；可自愈和静态裂纹宽度达400 micron.

■提高最终的强度

■对钢筋提供保护，减少氯离子的侵蚀

■可用作配制高W/C（达0.55）的混凝土，

■可承受高的水压力（达14巴）

■与大多数混凝土外加剂兼容

具有裂纹的自动修复性：

2.YYR伸缩缝专用密封条

产品性能：柔性，为伸缩缝渗漏水处理专用材料。粘结力强，防水抗渗性能极佳，任建筑物之间的伸缩缝或者沉降缝等任意伸缩沉降变形，都可以和混凝土、砖墙，石头，金属等紧紧粘结在一起，也不会脱落，可靠性能极高。

具有很好的自愈性

3.YYA防水浆料：

一种专业在背水面处理混凝土、砖混结构渗漏水的特效内防水抗渗材料，由郑州赛诺建材有限公司研发，强度高，7天强度可达C30，可承受很高的漏水压力，粘结力强，不起层，不开裂，耐高低温，抗冻，耐老化，耐油污，可带水施工，不需要注浆即可彻底解决地下室渗水，地下车库渗水，地下室漏水，地下车库漏水，水池漏水，隧道渗水以及电缆沟漏水等各种大面积混凝土渗水与砖混结构渗水问题，效果耐久。本材料经常用于对大面积混凝土渗水或者大面积砖混结构渗水基面的处理。

3. YY-36涂料性能：

YY-36 双组分弹性聚合物水泥基防水涂料

由郑州赛诺建材有限公司研发，为新型半刚性半柔性材料，耐水浸泡，可用到背水面混凝土砖混结构的基层处理，粘结力强，防水抗渗，防止基层发生较大变化（二次开裂），透气性能好，绿色环保，可用于饮用水工程，延长建筑的使用寿命。在内防水领域，常和YYA特种防水抗渗浆料配合使用。

产品介绍;

YY-36是弹性,双组分,聚合物改性防水涂料,可对混凝土,砖石结构,天然石材等带有裂纹的基面提供防水保护.

YY-36具有很好的粘结效果,提供无缝保护,可做表层,也可以上面铺瓷砖,涂料或其它涂层.

主要用途:

可做为结构的防水层,如污水处理厂,地下室侧墙外防水,游泳池,喷泉,水族馆,溢洪道等

普通用途:

■新老建筑地上的外部防水,可承受压力水

■砖石结构的下面的水平防水层

■做内防水层,防止外部潮气浸入

■做为地下车库的防水层,

用做瓷砖下面做为防水层

■在潮湿的空间内,如洗澡间,厨房,淋浴室和阳台,台阶,做为瓷砖下的防水层,安全经济

■游泳池的内防水

注:如果用作内防水水,需要抗水压,需用YYA做低涂.

优点:

■抗裂纹宽度达2.6mm

■施工方便,可刷,喷,辊或抹

■可透气

■防水-可抗5巴水压(正向)

■可做表层,也可贴瓷砖

■耐UV,耐候性好,抗冻

■对潮湿基面粘结性好,无需低涂

■环保

■抗水侵蚀

■适合饮用水

施工方法:

表面处理: 表面必须干净,不得有油,和凸脊,该材料适合光滑的混凝土,石油沥青砂胶,石膏板和砖石结构.粗糙的多孔表面需要先用水泥注浆.

4. YY-17 双组分低粘度聚氨酯弹性注浆树脂

产品描述

YY-17是双组分，无填料，无溶剂，低粘度 活性 弹性聚氨酯注浆树脂。两组分反应形成一个弹性的不渗透的密封，用于混凝土上未来可能发生进一步开裂的位置和接缝位置。

现场应用

■活动裂纹的注浆

■混凝土，石头或砂浆潮湿裂纹的填充

■渗漏伸缩接头的填充及冷施工缝 的填充

■耐久的，不渗透的水密封

■原来注射国刚性泡沫YY-17的裂纹

■弹性密封，填充混凝土结构空洞，蜂窝等，防止水的渗透

用途：YY-17可延伸做如下用途：

■动态裂纹：

■地板和桥墩

■地上及地下

■地下人行道及隧道

■污水处理厂

■地下室

■水库，水池，游泳池

■渗漏的膨胀接头，冷街头

■地下室由于水的浸入造成的渗漏。

产品特点

■使用简单，

■低粘度，可有效渗入混凝土最小的毛细孔内

■对潮湿混凝土的良好的粘结力

■良好的弹性

■在潮湿的环境中，弹性聚氨酯膨胀形成封闭的蜂窝状泡沫

■可用单组泵或双组泵进行注射。

类似工程：

1. PCCP管道接头渗漏的治理(DN1200)：

1.污水管道的铺设：
